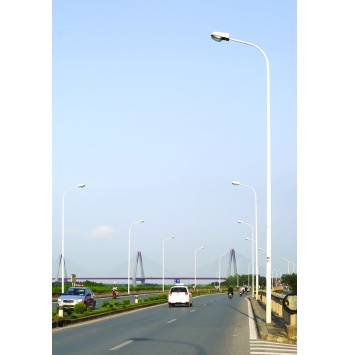

TRỤ CÔN TRÒN LIỀN CẦN ĐƠN

TRỤ CÔN TRÒN LIỀN CẦN ĐƠN

Phạm vi sử dụng:

- Lắp các đèn chiếu sáng đường phố, đường đi bộ, bến bãi, khuôn viên, vườn hoa ...

Yêu cầu kỹ thuật:

- Cột được tính toán thiết kế chịu được tốc độ gió đến 45 m/s (tương đương vùng áp lực gió 125 daN/m²). Hệ số hình dạng địa hình và các hệ số thống kê khác bằng 1.

- Thiết kế và chế tạo phù hợp với các yêu cầu của tiêu chuẩn BS 5649, TR7.

- Vật liệu sử dụng cho cột đèn phù hợp với tiêu chuẩn JIS 3101, JIS 3106.

- Hàn cột trong môi trường khí bảo vệ CO₂, phù hợp với tiêu chuẩn BS 5135, AWS D1.1

- Mạ nhúng kẽm nóng phù hợp tiêu chuẩn BS 729, ASTM A123. Ngoài ra cột có thể sơn sau mạ.

- Cột được sản xuất theo yêu cầu riêng của khách hàng

MÔ TẢ

Kích thước - Lắp đặt

Ký hiệu

- H: Chiều cao cột tính từ mặt bích

- W: Độ vương cần đèn tính từ tâm cột

- D1: Kích thước ngoài tại đầu cột

- D2: Kích thước ngoài tại mặt bích chân cột

- T: Chiều dày thân cột

- P: Chiều rộng cửa cột

- Q: Chiều cao cửa cột

- F: Lực ngang đầu cột tính toán cho phép

- J: Bu-lông móng (Số lượng x Đường kính x Độ dài)

- S: Số mặt thân cột (cho cột đa giác)

- N: Khoảng cách tâm bu lông móng cột

- M: Kích thước bích đế cột .

- Hm: Chiều sâu của khối bê tông móng

- C: Cạnh của khối bê tông móng

THÔNG SỐ KỸ THUẬT
